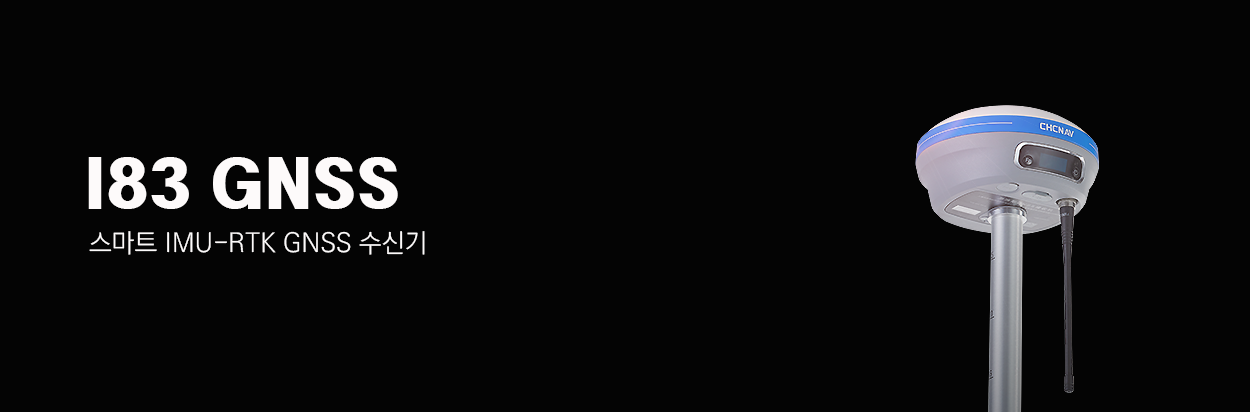

/ 제품소개 / GNSS / I83


더 스마트한 연결성


  • 1408개 채널의 FULL GNSS
  • 내장된 1408개 채널 GNSS 기술은 GPS, GLONASS, Galileo 및 BeiDou의 모든 신호를 활용
  • i83 GNSS는 Bluetooth, Wi-Fi, NFC, 4G 및 UHF 무선 모뎀과 같은 최고급의 연결 모듈을 결합
  • 4G 모뎀은 RTK 네트워크 내에서 작업 할 때 편리성을 제공
편리한 IMU-RTK 측량
  • 위성 신호 추적 효율성 최대 30% 증가.
  • 장애물 주변이나 복잡한 전자기 환경에서 i83은 3cm 내 정밀도 보장
  • 최대 30 도 까지의 폴대 기울기 범위 내 3cm 내 정밀도 취득가능

  • 새로운 iStar 기술은 5개의 GNSS 별자리와 21개의 주파수를 추적하여 최적의 GNSS RTK 측량을 보장

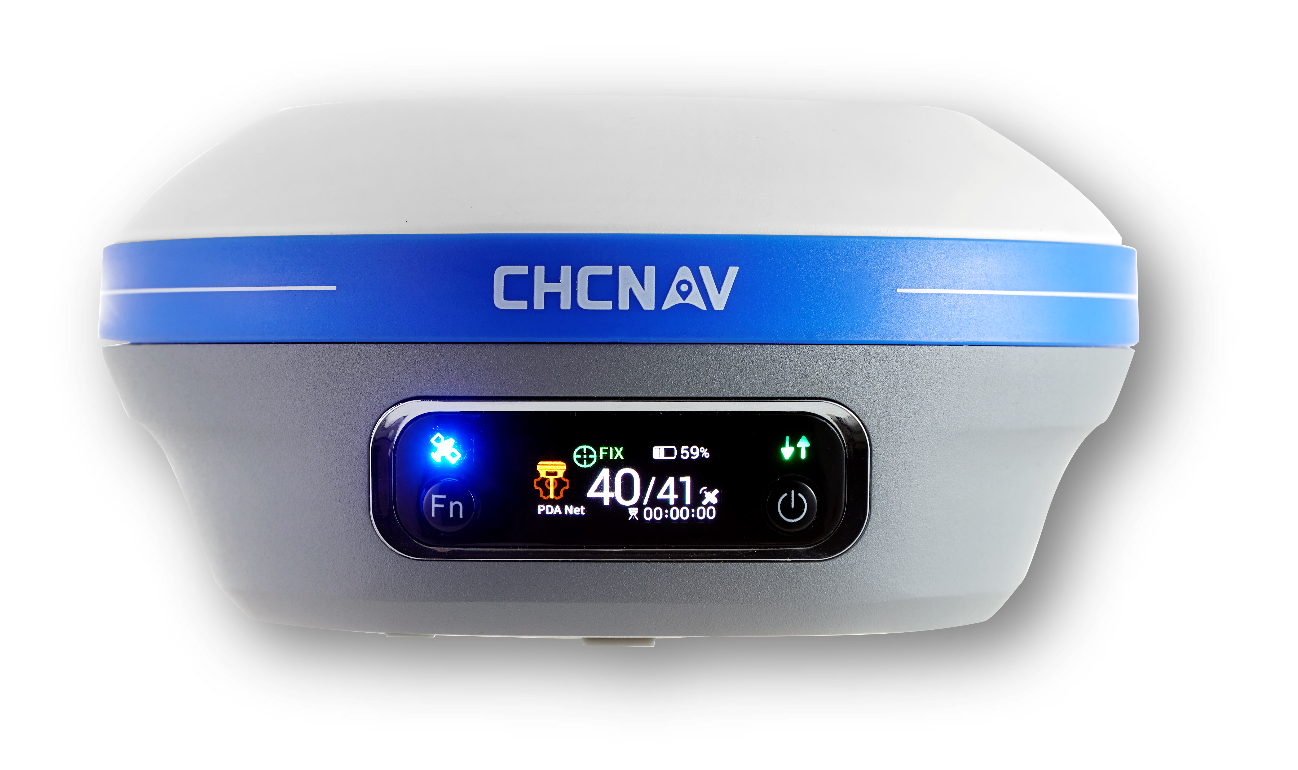

고화질 컬러 디스플레이
  • 1.1" OLED 준망막 고화질 컬러 화면
  • 상태를 시각적으로 볼 수 있도록 고화질 컬러 화면을 구성

현장 사용을 위해 전문적으로 설계


  • 초저전력 SoC 전자 설계 및 스마트 전력 관리
  • NTRIP/UHF 로버로서 i83은 UHF 베이스로 18시간 이상, 9시간 이상 연속 작동이 가능
  • i83 GNSS 마그네슘 합금 본체는 충격, 방진 및 방수 기능을 갖추고 있어 열악한 환경과 혹독한 기상 조건을 견딜 수 있음


i83 GNSS 수신기란?


- Wi-Fi가 내장된 1408채널 범용 IMU-RTK 수신기, Bluetooth 및 NFC, 2W Tx/Rx 라디오 및 4G 모뎀

- 사용자의 요구를 충족하기 위해 다양한 애플리케이션 시나리오에서 정확하고 신뢰할 수 있으며 효율적이고 편리하게 사용할 수 있다

- 최신 전원 관리 시스템을 갖추고 있으며, 일반적인 로버의 작동 시간은 최대 18시간

- 모든 측량, 고정 및 건설 애플리케이션에 대해 타의 추종을 불허하는 생산성을 제공

I83 GNSS 제품사양


정밀도


RTK

수평 : 8 mm + 1 ppm RMS

수직 : 15 mm + 1 ppm RMS



Static

수평 : 3 mm + 1 ppm RMS

수직 : 5 mm + 1 ppm RMS

초기화 시간 : < 10초 미만

초기화 안정성 : >99.9%


채널


1408채널

GPS : L1, L2, L2C, L5,C/A, L2P

BeiDou : B1, B2, B3, B1C, B2a, B2b*

GLONASS : L1, L2


Galileo : E1, E5a, E5b, E6*

QZSS : L1, L2, L5, L6*

SBAS : L1

환경


작동환경 : -40℃ ~ +65℃

보관온도 : -40℃ ~ +85℃


100% 방습

IP67등급, 수심1m 완전 방수

2m 콘크리트 자유 낙하 충격 테스트 통과
전원


RTK : 9.5시간

VRS : 18시간


정지측량 : 18시간 이상

통신/메모리


1 Serial Port (7pin Lemo)
USB Type-C port , UHF 안테나 포트

라디오 모뎀 : 송/수신 지원 410-470 Mhz


8G 메모리

멀티 블루투스 v4.2 (윈도우 및 안드로이드)

Wi-Fi :  802.11 b/g/n, access point mode
